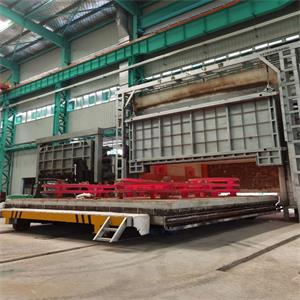

臺車蓄熱式燃氣爐
設備用途
用于大、中型鋼錠或及鋼坯鍛前加熱或作為大型工件熱處理使用。
結構特點
爐底為一可移動臺車，加熱前臺車在爐外裝料；加熱時，由牽引機構將臺車拉入爐內；加熱后，由牽引機構將臺車拉出爐外卸料。
◆ 爐襯根據客戶要求可選用高鋁質澆注料預制塊爐襯或含鋯耐火纖維爐襯，有效降低設備爐襯的維修率。
◆ 喉式蓄熱燒嘴能有效降低能源消耗，升溫速度快；在燃燒方式上開創了變頻式的燃燒方式，將能源的利用率發揮到了極。致。廢氣排放溫度80℃，助燃空氣可以預熱到1200℃，廢氣余熱做到了Z大極限的利用，提高燃燒效率90%。創意的的燒嘴內置導風盤又將燃氣和空氣均勻混合，保證所有燃氣完全燃燒，保證所有空氣不多余。
◆ 采用導軌升降式爐門結構，機械杠桿自動壓緊。
◆ 爐車采用雙層平衡架車輪對結構，耐熱鑄鐵護板，鈍齒輪-齒條自行走結構（加熱爐）。
◆ 側密封采用柔性軟密封，氣缸驅動。
◆ 計算機控制系統、溫度控制系統、PLC動作控制系統、壓力控制系統；恒溫，恒壓；燃氣泄漏、點火不成功、熄火、鼓風引風故障、爐壓不正常等異常情況都會緊急切斷燃氣 ；一鍵式啟停，安全又方便，不需要專門的培訓即可操作。
規格尺寸
型號 | 爐膛尺寸/mm | 額定溫度/℃ | 裝載量/t | 燒嘴類型 | 燃料類型 |
XDD20 | 4000×2000×1800 | 650-1300 | 20 | 蓄熱燒嘴 |
煤層氣 天然氣 液化石油氣 煤氣 |
XDD30 | 5000×2500×2300 | 650-1300 | 30 | ||
XDD50 | 6000×3500×2500 | 650-1300 | 50 | ||
XDD60 | 7000×3500×2500 | 650-1300 | 60 | ||
XDD80 | 8000×3500×2500 | 650-1300 | 80 | ||
XDD120 | 8000×4000×3000 | 650-1300 | 120 |
